2.4.1 Le visuel
Menu de paramétrage du compteur, permet de modifier une donnée dans un tableau de valeur Lina. Le bouton Coeff ouvre le mnémonique compteur lié à la fonction Lina, permettant de vérifier ou modifier le coefficient qui est envoyé au mnémonique CoeffA présent dans la même structure à chaque redémarrage de la COM. Le bouton aide "?" ouvre le pop-up d’explication sur le menu.

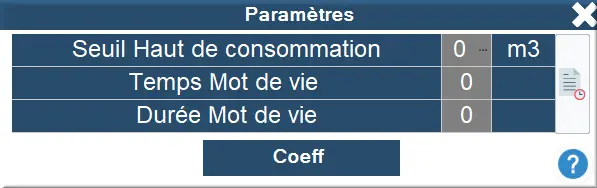

Figure 18 : Pop de paramétrage du compteur
2.4.2 Paramètres
| Paramètre | Type | Type valeur fixe | Valeur par défaut |
|---|---|---|---|
| Sens: Entrée | |||
| Tb_Val_Compteur | Valeur Fixe | Tableau De Valeurs | |
| STR-Mnemo_Compteur | Valeur Fixe | Standard |
|
2.4.3 Description

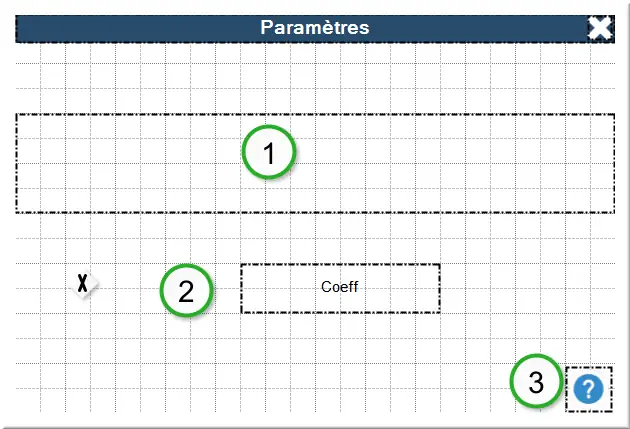

Figure 19 : Description pop-up paramètres
1 : Objet RecetteAPI, propriété d’animation : Tableau de valeur paramètre Tb_Val_Compteur et design divers dans mise en forme.

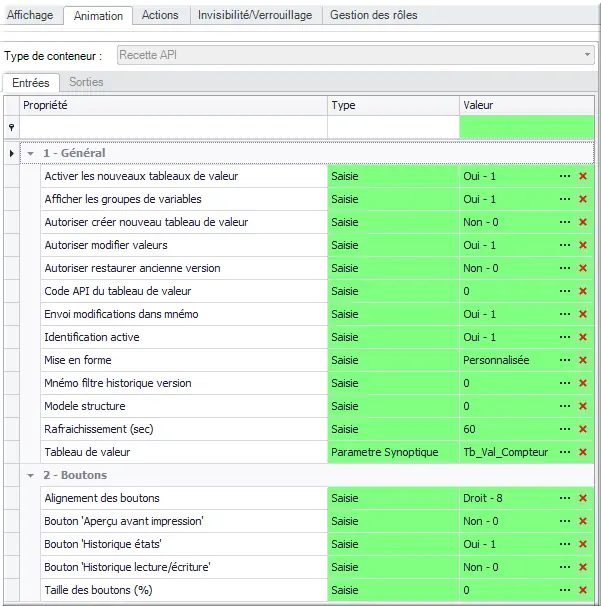

Figure 20 : Animation Objet RecetteAPI
2 : Objet créer, avec pour paramètre d’entrée un type Mnémonique.

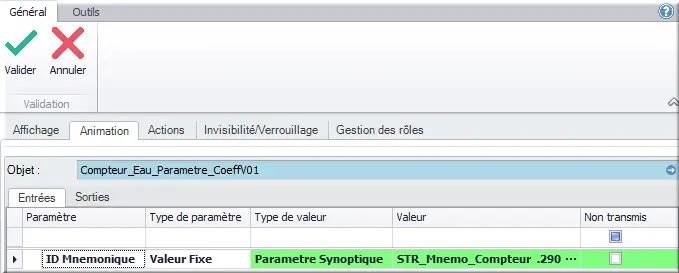

Figure 21 : Objet accès coeff
On utilise le paramètre STR_Mnemo_Compteur du pop-up compteur paramètre et on pointe sur le mnémonique Compteur_DINT. En utilisant l’objet, l’id du mnémonique est ainsi utiliser pour l’affichage de l’édition du mnémonique.
Figure 22 : Modifier mnémonique
Résultat :

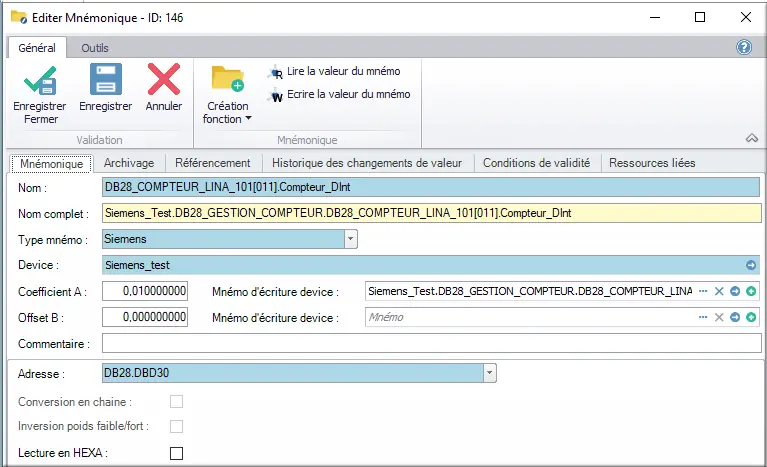

Figure 23 : Accès modification coeff A
3 : objet valeur, action « Ouverture du synoptique » Pop-up_Compteur_Eau_Parametre_Aide dans un popup.
